Relè Domotico interruttore contatto pulito Shelly 1 WiFi
Lo Shelly 1, di produzione bulgara è sempre più diffuso nella domotica WiFi in Italia, e’ un interruttore WiFi a basso prezzo controllabile da remoto tramite smartphone con l’App Shelly Cloud, disponibile sia per Android che iOS, dotato di molte funzionalità:
WiFi : per Collegamento in rete mediante WiFi a 2,4 GHz
Controllo remoto : Accensione e spegnimento da qualsiasi luogo mediante smartphone di un carico elettrico
Condivisione : Controllo e stato con altre persone
Programmazione oraria : Programmazione orari di accensione e spegnimento
Controllo vocale : Mediante Google Home e Alexa.
La prima cosa che molto importante che dobbiamo notare sono le dimensioni ridotte dello Shelly 1
Altezza : 36 mm
Larghezza : 41 mm
Profondità : 17 mm
[/av_textblock]
L’interruttore Shelly 1 risulta quindi molto facile nell’installazione ad incasso anche in scatola 503.
[/av_textblock]
Shelly 1 WiFi schema elettrico di collegamento

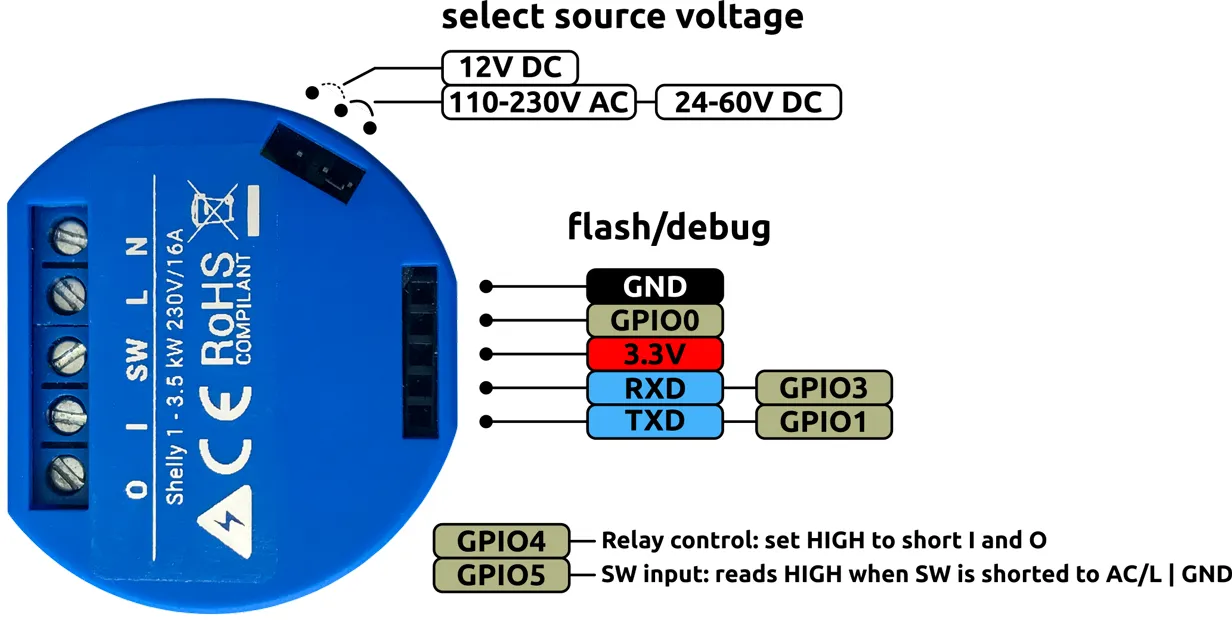

Osservando il dispositivo dall’alto verso il basso si possono osservare rispettivamente:
- i morsetti per effettuare i collegamenti elettrici
- i PIN per la configurazione del tipo di alimentazione
- i contatti della porta seriale (per caricare un firmware alternativo)
I PIN sono coperti da un tappino di gomma removibile.
I morsetti per i collegamenti elettrici sono i seguenti:
- O e I uscite per comandare un carico elettrico (contatto pulito)
- SW ingresso per integrare un comando esterno
- L ingresso per l’alimentazione di rete (fase)
- N ingresso per l’alimentazione di rete (neutro)
E’ importante osservare che le uscite costituiscono un contatto pulito, ovvero elettricamente isolato dall’alimentazione del dispositivo.
Questo significa che avete una elevata flessibilità nei collegamenti e non dovrete ricorrere ad un relè esterno addizionale se non nel caso di carichi di potenza superiore a quella supportata dal dispositivo.
La prima operazione da effettuare, col dispositivo rigorosamente non alimentato per evitare rischi di danneggiamento, e’ selezionare la tipologia di alimentazione elettrica agendo sul ponticello del PIN relativo:
Passiamo ora alle varie configurazioni con schemi di installazione dello Shelly 1 come interruttore e come deviatore :
Shelly 1 WiFi schema elettrico di collegamento senza interruttore gestibile solo con wifi e le app di Shelly,Alexa,Google Home.
Shelly 1 Schema elettrico collegamento con interruttore
Shelly 1 Schema elettrico collegamento con interruttore
Shelly 1 Schema elettrico collegamento con deviatore
Schema elettrico collegamento come relè passo passo
Una volta scelta il tipo di configurazione non rimane che cercare tramite smartphone il nome della rete creata dallo Shelly, associarla al vostro Router o Access Point e configuare le varie scene tramite App Shelly.
Quì sotto trovate le offerte per lo Shelly 1
Per una spedizione veloce se non hai ancora Amazon Prime è gratuito per i primi 30 giorni e puoi registrarti quì
